结构和功能特点

接触式水轮机密封装置能够保证机组在运行中极小间隙的动态密封，并具有良好的径向跟踪调节功能，所以接触式水轮机密封装置能有效的解决油雾的逸出问题。接触式水轮机密封装置中的密封内环瓣与其之间的“间隙补偿装置”形成了相互作用的力学链来控制其转轴的的压力，并约束其调节范围以满足运行中各部分不同的压力要求。

材料特点：

1、外环材料

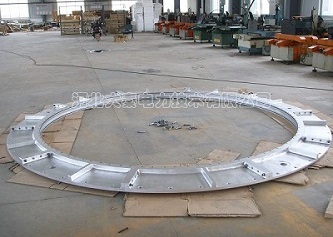

接触式水轮机密封装置外环采用特种轻质铝合金经精密加工而成，具有美观、大方、轻便、而不易变形的特点，降低安装人员和维修人员的劳动强度。

2、内环材料

密封装置内环瓣材料是我研制开发的非金属特种复合材料。

①内环为复合材料，重量轻、具有良好的自润滑性、具有良好的自润滑性、耐磨性、耐油、耐高温、抗冲击，且具有较好的导热性和绝缘性（＞50Mω）。我集团公司自1992年开始在火电机组上应用此类材料，至今已经经过多次改良。

②每一内环瓣与转轴间隙很小（≤0.06mm），且能自动调节，径向跟踪量为1mm，退让量为3mm。

③每一内环瓣因受到间隙补偿装置及相互之间的力学链的控制，所以与转轴接触力度影响很小，不会引起转轴振动和转轴的局部温升。

④内环具有1－3mm的调节范围，所以该接触式水轮机密封装置安装时不必再调节中心，更省力、省时、快速。

⑤检修维护更方便、科学：多等分的内环瓣的数量根据与之接触转轴的直径大小而合理设计，检修中根据密封情况可单独更换每一内环瓣，不受其他的内环瓣的影响。

⑥新型接触式水轮机密封装置有两道无间隙的密封内环，靠轴承油槽内侧的密封内环使油槽内形成一个气密腔。两道密封内环之间有一道空腔，转轴运行后两道密封内环又使该空腔形成一个良好密封的气密腔。

3、秦式呼吸器

秦式系列呼吸器是我公司自主研发的水轮机呼吸器，经过多次改进，目前已经成功应用在40多台各种类型水轮机组上面。它具有冷凝效果好，占用空间小等特点。根据现场工况需要，还可以进行加高处理。

接触式水轮机密封装置可密封转速为3000转的转轴。

二、部分电厂应用图片

图片比较，左侧为刘家峡电厂350MW机组未改造前现场，右侧为改造完毕一年后现场。
